Việc chuẩn bị hồ sơ pháp lý là bước khởi đầu quan trọng để hiện thực hóa ngôi nhà mơ ước của mọi gia chủ. Trong đó, bản vẽ xin phép xây dựng đóng vai trò là ngôn ngữ kỹ thuật giúp cơ quan chức năng kiểm soát quy hoạch đô thị và an toàn công trình. Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện về thành phần bản vẽ và những lưu ý để hồ sơ của bạn được phê duyệt ngay từ lần nộp đầu tiên.
Bản Vẽ Xin Phép Xây Dựng Là Gì?
Bản vẽ xin phép xây dựng là một tập hồ sơ kỹ thuật mô phỏng vị trí, quy mô và các chỉ số quy hoạch của công trình trên một lô đất cụ thể. Văn bản này xác lập ranh giới pháp lý giữa quyền lợi của chủ nhà và sự quản lý của nhà nước đối với không gian đô thị.
Kiến trúc sư sẽ căn cứ vào giấy chứng nhận quyền sử dụng đất để thiết kế các thông số về mật độ xây dựng và chiều cao tầng. Một bản vẽ đúng quy chuẩn sẽ giúp gia chủ sở hữu tấm “giấy thông hành” để bắt đầu công việc thi công một cách hợp pháp. Trong thực tế, nhiều gia chủ thường kết hợp song song giữa việc lập bản vẽ xin phép và sử dụng dịch vụ thiết kế kiến trúc nhằm đảm bảo công trình vừa đúng pháp lý vừa tối ưu công năng sử dụng.
Phân Biệt Bản Vẽ Xin Phép Xây Dựng Và Bản Vẽ Thiết Kế Nhà
Nhiều chủ đầu tư thường nhầm lẫn giữa bản vẽ dùng để xin phép và bộ hồ sơ thiết kế kỹ thuật dùng để thi công thực tế. Việc hiểu rõ sự khác biệt giữa hai loại hình này sẽ giúp bạn quản lý ngân sách và kỳ vọng đối với đơn vị tư vấn một cách chính xác hơn.
Dưới đây là bảng so sánh chi tiết các đặc điểm nhận dạng giữa bản vẽ pháp lý và bản vẽ kỹ thuật thi công. Gia chủ nên nắm vững các tiêu chí này để tránh sử dụng sai mục đích trong quá trình triển khai dự án.
| Tiêu chí | Bản vẽ xin phép xây dựng | Bản vẽ thiết kế thi công |
| Mục đích | Phục vụ công tác kiểm tra quy hoạch của cơ quan nhà nước. | Phục vụ thợ xây và kỹ sư trong việc triển khai chi tiết tại hiện trường. |
| Mức độ chi tiết | Chỉ thể hiện các thông số khung như diện tích, chiều cao, khoảng lùi. | Thể hiện đầy đủ cấu tạo bê tông cốt thép, điện nước và hoàn thiện kiến trúc. |
| Giá trị sử dụng | Là căn cứ để cấp Giấy phép xây dựng và làm thủ tục hoàn công sau này. | Là cơ sở để lập dự toán chi phí vật tư và kiểm soát chất lượng xây lắp. |
| Có thi công được không? | Không, bản vẽ này không có đủ chi tiết kỹ thuật để đảm bảo an toàn kết cấu. | Có, đây là bộ hồ sơ đầy đủ nhất để hình thành nên một ngôi nhà hoàn chỉnh. |
Bản Vẽ Xin Phép Xây Dựng Gồm Những Gì?
Thành phần của một bộ bản vẽ xin phép xây dựng phải tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật quốc gia về trình bày hồ sơ thiết kế. Kiến Trúc Văn Hưng trình bày chi tiết từng hạng mục bắt buộc phải xuất hiện trong tập bản vẽ xin phép để giúp bạn rút ngắn đáng kể thời gian chờ đợi phê duyệt từ cơ quan chức năng.
Mặt Bằng Tổng Thể Công Trình
Mặt bằng tổng thể là sơ đồ quan trọng nhất giúp xác định vị trí chính xác của ngôi nhà trên lô đất hiện trạng. Thành phần này thể hiện mối tương quan giữa diện tích xây dựng và phần diện tích đất trống còn lại của gia chủ.
Dưới đây là hai yếu tố cốt lõi mà cơ quan chức năng sẽ kiểm tra rất kỹ lưỡng trên mặt bằng tổng thể của bạn. Bạn cần đảm bảo các thông số này khớp hoàn toàn với trích lục bản đồ địa chính của địa phương.
- Vị trí xây dựng: Xác định tọa độ thực tế của công trình dựa trên ranh giới đất được cấp trong sổ đỏ.
- Chỉ giới xây dựng & khoảng lùi: Thể hiện rõ khoảng cách từ mặt tiền nhà đến lộ giới đường và khoảng cách an toàn với các nhà lân cận.

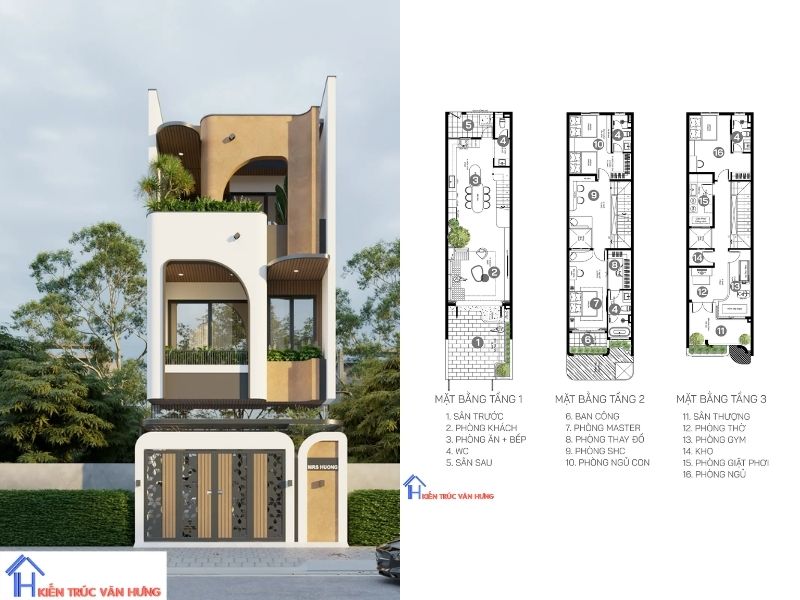

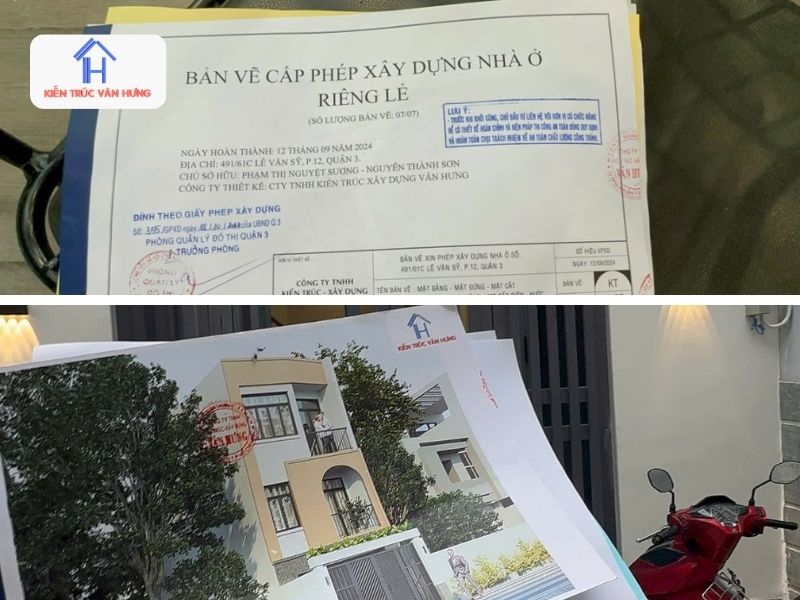

Mặt Bằng Các Tầng
Mặt bằng các tầng cung cấp cái nhìn chi tiết về cách phân chia không gian bên trong ngôi nhà ở từng cao độ khác nhau. Cơ quan cấp phép sẽ căn cứ vào đây để tính toán tổng diện tích sàn xây dựng và hệ số sử dụng đất của bạn.
Việc thể hiện mặt bằng các tầng cần sự chính xác tuyệt đối về các con số diện tích để phục vụ công tác thống kê. Chúng tôi thường tập trung vào hai khía cạnh sau khi thực hiện bản vẽ xin phép xây dựng mặt bằng tầng cho khách hàng.
- Diện tích xây dựng: Thống kê chính xác diện tích sàn của từng tầng bao gồm cả khu vực ban công và tum thang.
- Công năng cơ bản: Phân định rõ vị trí các khu vực thiết yếu như phòng khách, phòng ngủ, bếp và khu vệ sinh.
Mặt Đứng Công Trình
Mặt đứng công trình là bản vẽ thể hiện hình dáng kiến trúc bên ngoài của ngôi nhà nhìn từ phía đường phố hoặc các mặt bên. Đây là cơ sở để quản lý kiến trúc cảnh quan đô thị và đảm bảo ngôi nhà không làm mất mỹ quan chung.
Các thông tin trên mặt đứng phải đảm bảo tính thẩm mỹ và tuân thủ các quy định về độ vươn của ban công hay sê-nô. Hai thông số sau đây là yêu cầu bắt buộc mà mọi kiến trúc sư của chúng tôi đều phải thực hiện chính xác.
- Chiều cao tổng thể: Đo đạc chính xác chiều cao từ cốt nền vỉa hè đến đỉnh mái theo đúng quy chuẩn tầng cao.
- Hình thức kiến trúc: Mô phỏng các chi tiết trang trí, ban công và ô văng nhô ra khỏi mặt tiền công trình.
Mặt Cắt Công Trình
Mặt cắt là bản vẽ giả định việc cắt dọc công trình để nhìn thấy cấu trúc các tầng và độ dày của sàn, mái. Tài liệu này giúp người duyệt hồ sơ hiểu rõ hơn về mối liên kết giữa các không gian theo chiều đứng của ngôi nhà.
Mặt cắt cần thể hiện rõ ràng các lớp cấu tạo và các cao độ quan trọng để đảm bảo an toàn sử dụng. Chúng tôi thường thể hiện các thông tin sau trên bản vẽ mặt cắt để hồ sơ đạt độ tin cậy cao nhất.
- Cao độ các tầng: Phân định rõ độ cao giữa sàn và trần của các khu vực chức năng khác nhau bên trong nhà.
- Quan hệ giữa các không gian: Mô tả chi tiết cách bố trí hệ thống cầu thang, giếng trời và sự thông thoáng giữa các tầng lầu.
Mặt Bằng Móng
Mặt bằng móng là phần quan trọng minh chứng cho sự an toàn và ổn định của toàn bộ kết cấu ngôi nhà bên trên. Cơ quan quản lý cần biết phương án móng của bạn có ảnh hưởng đến các công trình lân cận hoặc hạ tầng ngầm hay không.
Việc lựa chọn loại móng phải dựa trên kết quả khảo sát địa chất thực tế tại khu vực xây dựng của bạn. Dưới đây là những nội dung bạn cần đặc biệt lưu ý khi thể hiện phần mặt bằng móng trong hồ sơ xin phép.
- Loại móng thể hiện trong bản vẽ xin phép xây dựng: Thể hiện phương án sử dụng móng cọc, móng băng hoặc móng đơn phù hợp với tính chất địa chất khu vực.
- Lưu ý kỹ thuật: Mô tả các giải pháp gia cố nền móng nếu xây dựng trong khu vực dân cư đông đúc hoặc nền đất yếu.
Sơ Đồ Đấu Nối Hạ Tầng Kỹ Thuật
Sơ đồ đấu nối hạ tầng kỹ thuật mô tả cách thức ngôi nhà kết nối với hệ thống điện, nước và thoát nước của thành phố. Đây là yêu cầu bắt buộc để đảm bảo việc vận hành ngôi nhà không gây ô nhiễm môi trường hoặc quá tải hạ tầng chung.
Hệ thống thoát nước phải được phân định rõ ràng giữa nước mưa và nước thải sinh hoạt để tránh nhầm lẫn. Các sơ đồ này cần thể hiện các thông tin kỹ thuật cơ bản sau đây để cơ quan chức năng phê duyệt.
- Cấp – thoát nước: Xác định vị trí đồng hồ nước, bể chứa nước mái và đường ống dẫn nước thải sinh hoạt.
- Thoát nước mưa & nước thải: Phân định rõ ràng hai hệ thống thoát nước riêng biệt để tránh tình trạng ngập úng nội bộ.

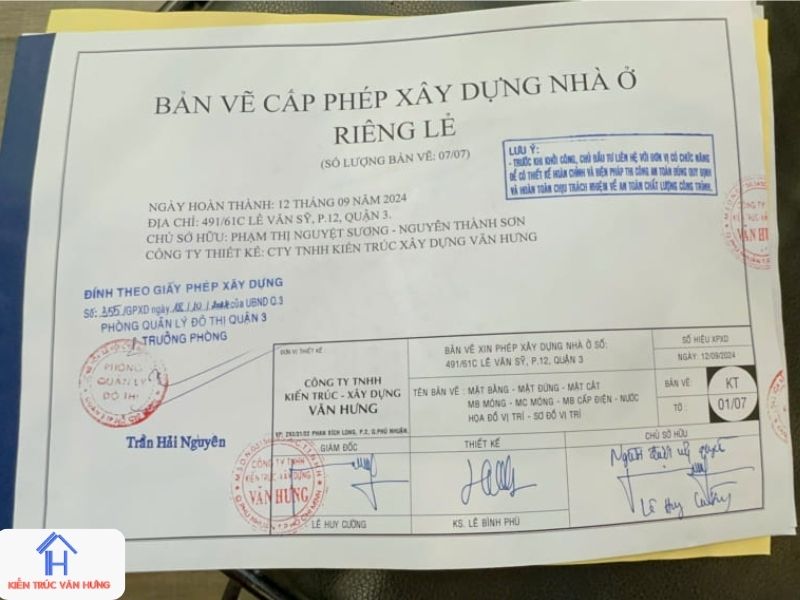

Thông Tin Pháp Lý Và Khung Tên Bản Vẽ
Khung tên bản vẽ xin phép xây dựng là nơi chứa đựng các thông tin định danh quan trọng về chủ sở hữu và đơn vị chịu trách nhiệm thiết kế. Một khung tên thiếu chữ ký hoặc chứng chỉ hành nghề sẽ khiến toàn bộ bộ bản vẽ mất đi giá trị pháp lý.
Mỗi tờ bản vẽ trong bộ hồ sơ đều phải có khung tên được trình bày chuyên nghiệp và đồng nhất với nhau. Thông thường, một khung tên tiêu chuẩn sẽ bao gồm các trường thông tin quan trọng như danh sách dưới đây.
- Tên công trình và chủ đầu tư: Thông tin này phải khớp 100% với giấy chứng nhận quyền sử dụng đất.
- Đơn vị thiết kế: Mục này bắt buộc có tên công ty, chữ ký của Kiến trúc sư và số chứng chỉ hành nghề hợp lệ.

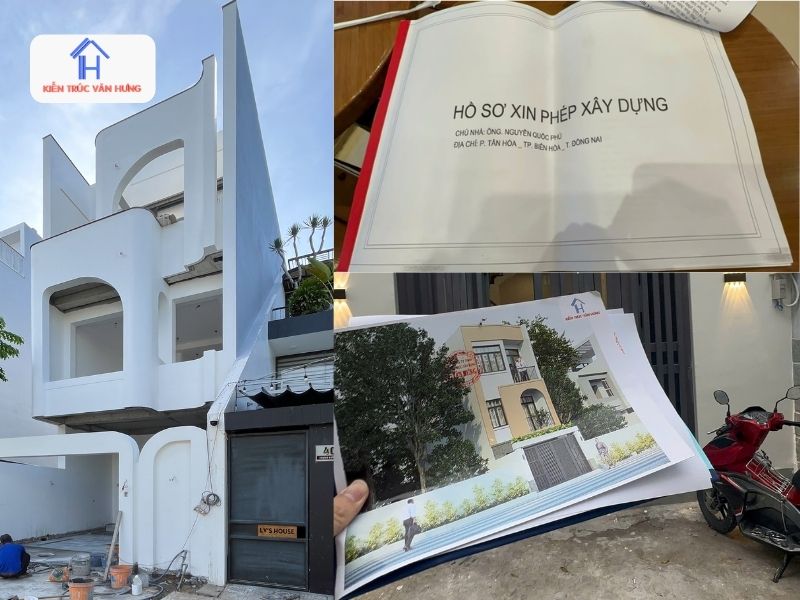

Hồ Sơ Xin Giấy Phép Xây Dựng Gồm Những Gì?
Ngoài bộ bản vẽ kỹ thuật, bạn cần chuẩn bị thêm một loạt các giấy tờ hành chính để hoàn thiện hồ sơ nộp lên cơ quan chức năng. Hồ sơ xin phép xây dựng thường được chia thành hai phần chính là giấy tờ pháp lý và các bản vẽ chuyên môn. Tùy vào loại hình công trình mà danh sách hồ sơ có thể thay đổi nhẹ theo các danh mục cụ thể sau:
- Đơn đề nghị cấp giấy phép xây dựng (theo mẫu của Bộ Xây dựng).
- Giấy chứng nhận quyền sử dụng đất (sổ đỏ/sổ hồng): bản sao công chứng.
- Bộ bản vẽ thiết kế xin phép xây dựng (như đã mô tả ở trên).
- Bản sao CCCD/CMND của chủ đầu tư.
- Giấy tờ chứng minh quyền sở hữu (nếu có thay đổi từ sổ gốc).
Gia chủ cần phân biệt phần bản vẽ xin phép xây dựng và giấy tờ pháp lý, cụ thể nộ bản vẽ là tài liệu kỹ thuật, do đơn vị thiết kế lập và ký. Giấy tờ pháp lý là tài liệu hành chính, do chủ đầu tư cung cấp. Hai nhóm tài liệu này cần phải đồng nhất về tên, địa chỉ và các thông số cơ bản.
Trường hợp gia chủ xin phép xây dựng cho nhà cấp 4 / nhà ở riêng lẻ / cải tạo sửa chữa như sau:
- Nhà cấp 4 nông thôn (không thuộc đô thị): Một số trường hợp nhà ở riêng lẻ tại nông thôn được miễn giấy phép xây dựng nhưng vẫn phải thông báo khởi công và tuân thủ quy hoạch.
- Cải tạo, sửa chữa: Nếu chỉ sửa chữa nội thất, không thay đổi kết cấu chịu lực và không làm thay đổi hình thức kiến trúc mặt ngoài, thường không cần xin phép. Tuy nhiên nếu có thay đổi tường, dỡ sàn, hoặc thay đổi chiều cao, cần xin phép.
- Nhà trong dự án quy hoạch: Cần thêm văn bản chấp thuận của chủ đầu tư dự án hoặc Ban quản lý khu đô thị.
Lưu ý: Quy định cụ thể có thể khác nhau theo từng địa phương. Nên liên hệ trực tiếp với Phòng Quản lý Đô thị hoặc UBND cấp huyện để xác nhận danh mục hồ sơ chính xác nhất tại khu vực của bạn.

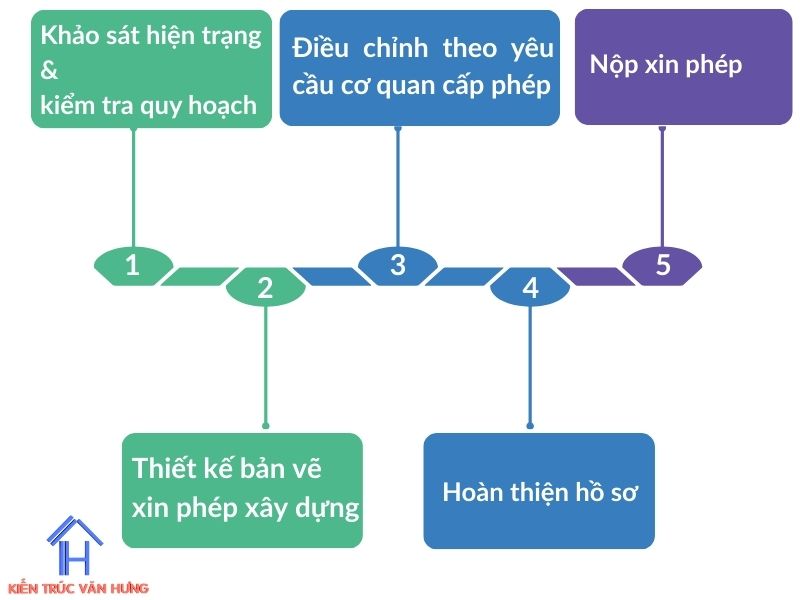

Quy Trình Lập Bản Vẽ Xin Phép Xây Dựng Chuẩn
Kiến Trúc Văn Hưng luôn áp dụng quy trình 5 bước lập bản vẽ xin phép xây dựng chuẩn chuyên nghiệp để đảm bảo quyền lợi tốt nhất cho mọi khách hàng. Chúng tôi cam kết xử lý nhanh chóng các vướng mắc pháp lý để bạn sớm có được giấy phép xây dựng chính thức.
Khảo sát hiện trạng & kiểm tra quy hoạch
Đơn vị thiết kế tiến hành khảo sát hiện trạng lô đất, gồm đo đạc kích thước thực tế, cao độ, xác định hướng bắc, ghi nhận công trình lân cận và hạ tầng xung quanh. Song song đó, đội ngũ sẽ tra cứu thông tin quy hoạch của lô đất tại cơ quan quản lý đô thị. Đây là bước nền tảng để mọi thông số thiết kế đều phải dựa trên các chỉ tiêu quy hoạch này.
Thiết kế bản vẽ xin phép xây dựng
Dựa trên yêu cầu của chủ đầu tư và các thông số quy hoạch, kiến trúc sư tiến hành thiết kế phương án kiến trúc và lập bộ bản vẽ xin phép xây dựng đầy đủ gồm mặt bằng tổng thể, mặt bằng các tầng, mặt đứng, mặt cắt, mặt bằng móng và sơ đồ hạ tầng kỹ thuật. Tất cả thông số thiết kế phải kiểm tra kỹ lưỡng so với chỉ tiêu quy hoạch trước khi in và ký để đảm bảo bộ hồ sơ được duyệt nhanh chóng.
Điều chỉnh theo yêu cầu cơ quan cấp phép
Trong quá trình thẩm định, cơ quan cấp phép có thể yêu cầu bổ sung, chỉnh sửa một số hạng mục bản vẽ hoặc tài liệu. Đơn vị thiết kế có trách nhiệm cập nhật kịp thời và đảm bảo bản vẽ chỉnh sửa vẫn đáp ứng đầy đủ yêu cầu kỹ thuật và pháp lý.

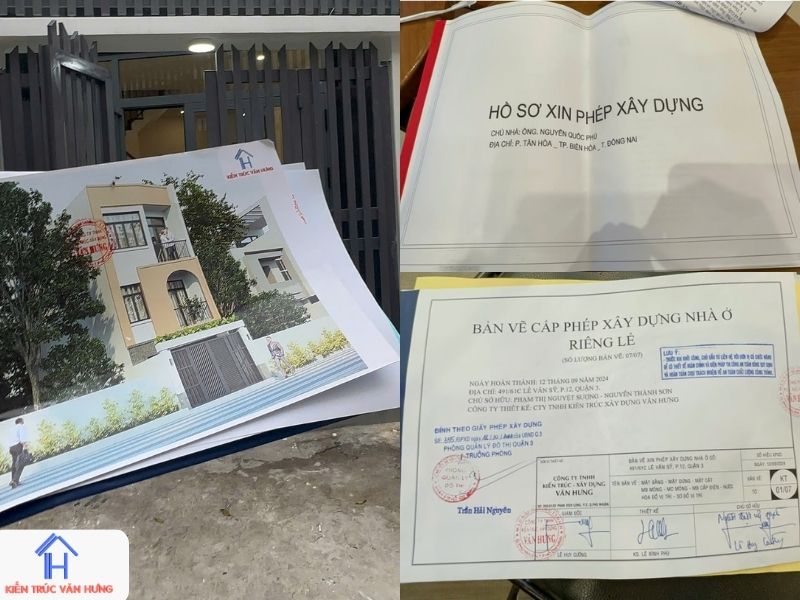

Hoàn thiện hồ sơ & nộp xin phép
Sau khi bộ bản vẽ đã hoàn chỉnh và được kiến trúc sư ký đóng dấu, chủ đầu tư tiến hành tập hợp đầy đủ hồ sơ (bao gồm cả giấy tờ pháp lý như đã đề cập) và nộp tại bộ phận một cửa của UBND cấp có thẩm quyền. Thời gian giải quyết thông thường là 15-20 ngày làm việc kể từ khi nhận đủ hồ sơ hợp lệ.

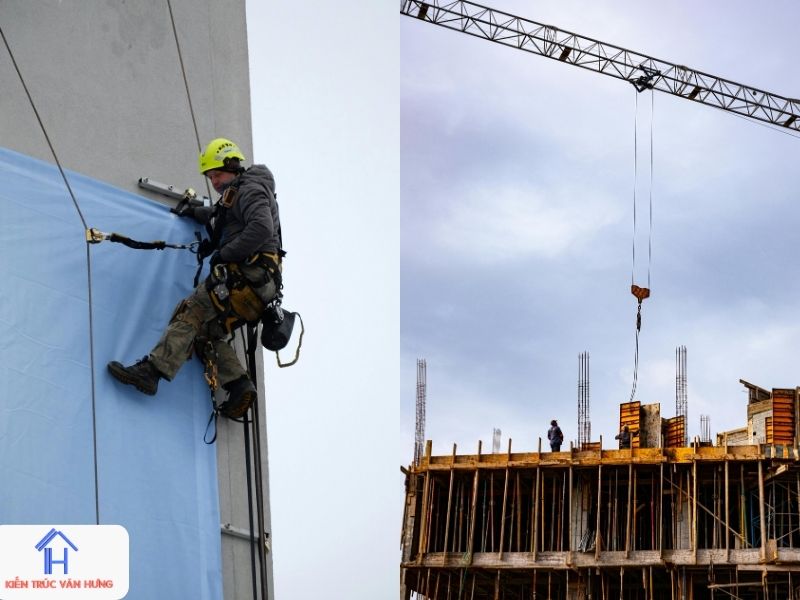

Những Lỗi Thường Khiến Bản Vẽ Xin Phép Bị Trả Hồ Sơ
Qua kinh nghiệm thực tế từ hàng trăm dự án, Kiến Trúc Văn Hưng nhận thấy hầu hết hồ sơ bị trả về đều mắc phải một trong những lỗi sau:
- Sai chỉ giới xây dựng: Công trình thiết kế vượt ra ngoài chỉ giới xây dựng hoặc không đảm bảo khoảng lùi tối thiểu theo quy định quy hoạch.
- Vượt chiều cao cho phép:Công trình thiết kế cao hơn mức tối đa của phân vùng quy hoạch gây ảnh hưởng đến không gian đô thị.
- Thiếu bản vẽ hiện trạng (đặc biệt trong hồ sơ cải tạo, sửa chữa): Khi xin phép cải tạo, cơ quan cấp phép yêu cầu phải có bản vẽ thể hiện hiện trạng công trình trước khi cải tạo để so sánh với phương án đề xuất.
- Số liệu không khớp sổ đỏ: Diện tích, kích thước lô đất hoặc địa chỉ trên bản vẽ khác với thông tin trên Giấy chứng nhận quyền sử dụng đất.
- Thiếu chữ ký kiến trúc sư có chứng chỉ hành nghề: Bản vẽ không có chữ ký và chứng chỉ hành nghề hợp lệ sẽ bị từ chối ngay tại bước tiếp nhận hồ sơ.
Sau Khi Có Giấy Phép Xây Dựng Có Được Chỉnh Sửa Bản Vẽ Không?
Sau khi nhận được giấy phép trên tay, nhiều gia chủ muốn thay đổi cấu trúc bên trong hoặc trang trí thêm mặt ngoài công trình. Tuy nhiên, mọi sự thay đổi so với bản vẽ xin phép xây dựng đã được phê duyệt đều cần phải cân nhắc kỹ dựa trên các quy định của pháp luật.
Việc tự ý thay đổi thiết kế mà không xin điều chỉnh giấy phép có thể dẫn đến những rủi ro pháp lý nghiêm trọng và gây khó khăn cho việc hoàn công. Bạn hãy tham khảo các trường hợp dưới đây để có hướng xử lý phù hợp nhất khi muốn thay đổi thiết kế.
Trường hợp được phép chỉnh sửa
Những thay đổi nhỏ, không ảnh hưởng đến kết cấu chịu lực, không thay đổi công năng sử dụng, không làm thay đổi các thông số cơ bản (diện tích, chiều cao, mặt đứng) thường được chấp nhận mà không cần xin điều chỉnh giấy phép. Ví dụ: thay đổi vị trí cửa sổ, điều chỉnh bố trí nội thất, thay đổi vật liệu hoàn thiện.

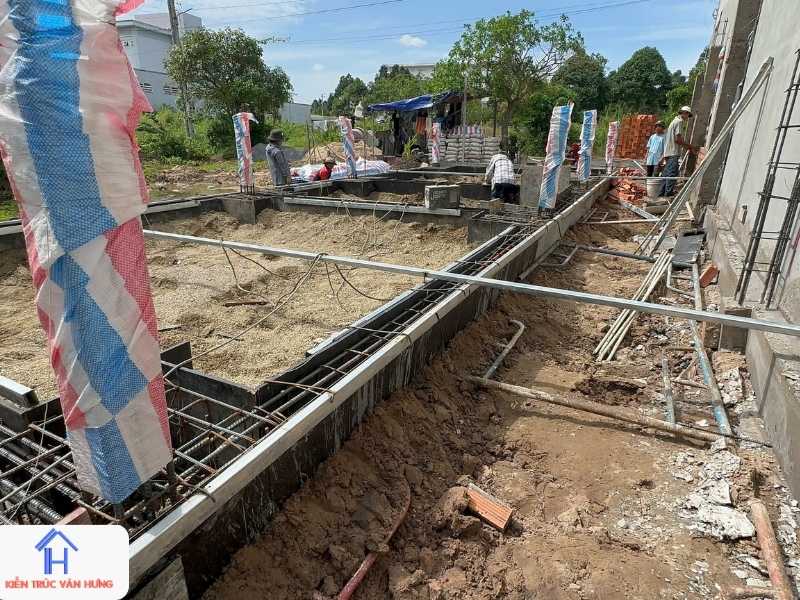

Trường hợp phải xin điều chỉnh giấy phép
Bất kỳ thay đổi nào ảnh hưởng đến các thông số đã được cấp phép như: tăng số tầng, tăng chiều cao, mở rộng diện tích, thay đổi công năng (ví dụ từ nhà ở sang thương mại), hay thay đổi hình thức kiến trúc mặt ngoài đều phải làm thủ tục xin điều chỉnh giấy phép xây dựng trước khi thực hiện.
Rủi ro nếu xây sai so với bản vẽ đã cấp phép
Xây dựng sai phép là vi phạm Luật Xây dựng, bị xử phạt hành chính từ vài triệu đến hàng trăm triệu đồng tùy mức độ vi phạm. Nghiêm trọng hơn, cơ quan chức năng có thể ra quyết định buộc tháo dỡ phần vi phạm, gây nên thiệt hại cả về kinh tế lẫn thời gian cho gia chủ. Quan trọng nhất, khi muốn sang tên, thế chấp hoặc xin sổ nhà, nếu công trình không khớp với bản vẽ được cấp phép, bạn sẽ gặp rất nhiều khó khăn về pháp lý.
Khi Nào Nên Thuê Đơn Vị Lập Bản Vẽ Xin Phép Xây Dựng?
Việc tự mình thực hiện hồ sơ xin phép có thể giúp bạn tiết kiệm được một phần chi phí dịch vụ ban đầu nhưng lại ẩn chứa nhiều rủi ro. Các đơn vị chuyên nghiệp thường có mối quan hệ và kinh nghiệm dày dặn để xử lý các hồ sơ khó một cách nhanh chóng. Bạn có thể tham khảo bảng so sánh nhanh dưới dây để chọn cho mình phương án phù hợp:
| Tiêu chí | Tự làm | Thuê đơn vị chuyên nghiệp |
| Chi phí | Thấp hơn (chỉ lệ phí) | Phí dịch vụ thiết kế |
| Thời gian | Lâu hơn, nhiều lần sửa | Nhanh hơn, ít sai sót |
| Rủi ro | Cao (dễ mắc lỗi pháp lý) | Thấp (chuyên gia xử lý) |
| Yêu cầu | Cần biết AutoCAD, pháp lý XD | Không cần kiến thức chuyên môn |
| Phù hợp | Người có kinh nghiệm XD | Đa số chủ nhà |
Dưới đây là những dấu hiệu cho thấy bạn nên tìm đến một công ty tư vấn kiến trúc uy tín thay vì tự mình mày mò bản vẽ xin phép xây dựng. Sự đầu tư này sẽ mang lại sự an tâm tuyệt đối và đảm bảo tính pháp lý bền vững cho ngôi nhà.
- Nhà ở riêng lẻ: Đối với những căn nhà phố có yêu cầu kiến trúc đơn giản, dịch vụ xây nhà trọn gói sẽ giúp bạn tiết kiệm thời gian.
- Nhà trong khu quy hoạch phức tạp: Các khu vực có quy định khắt khe về khoảng lùi và chiều cao cần sự can thiệp của kiến trúc sư kinh nghiệm.
- Chủ nhà không am hiểu pháp lý: Nếu bạn cảm thấy bối rối trước các thuật ngữ chuyên môn, hãy để chuyên gia hỗ trợ bạn.
Câu Hỏi Thường Gặp Về Bản Vẽ Xin Phép Xây Dựng (FAQ)
Trong quá trình tư vấn, Kiến Trúc Văn Hưng thường nhận được rất nhiều câu hỏi liên quan đến tính pháp lý và kỹ thuật của bản vẽ xin phép xây dựng. Những giải đáp dưới đây sẽ giúp bạn gỡ rối những thắc mắc thường gặp nhất khi chuẩn bị xây dựng nhà ở.
Bản vẽ xin phép có dùng để thi công được không?
Bản vẽ xin phép không thể dùng để thi công vì nó thiếu các thông số kỹ thuật chi tiết về kết cấu thép và điện nước. Bạn cần một bộ hồ sơ thiết kế thi công đầy đủ để đảm bảo chất lượng và an toàn cho công trình.
Thời gian làm bản vẽ xin phép bao lâu?
Tại Kiến Trúc Văn Hưng, chúng tôi thường hoàn thiện bộ bản vẽ chuẩn trong vòng 3 đến 5 ngày làm việc. Thời gian cấp phép chính thức từ cơ quan nhà nước thường dao động từ 15 đến 21 ngày tùy theo địa phương.
Chi phí lập bản vẽ xin phép xây dựng là bao nhiêu?
Chi phí thiết kế bản vẽ xin phép phụ thuộc vào quy mô sàn và mức độ phức tạp của vị trí đất xây dựng. Chúng tôi sẽ báo giá minh bạch sau khi tiến hành khảo sát hồ sơ và nhu cầu thực tế của gia chủ.
Nhà cấp 4 có cần bản vẽ xin phép không?
Có, mọi công trình xây dựng mới, bao gồm cả nhà cấp 4, tại khu vực đô thị đều bắt buộc phải có bản vẽ và giấy phép xây dựng trước khi thi công. Việc xây dựng không phép sẽ dẫn đến rủi ro bị xử phạt và tháo dỡ công trình rất cao.
Bản vẽ xin phép xây dựng là bước đầu tiên trên hành trình khởi công cho ngôi nhà mơ ước. Nếu bạn đang gặp khó khăn trong việc lập hồ sơ hoặc muốn rút ngắn thời gian xử lý, bạn có thể tham khảo dịch vụ xin giấy phép xây dựng Bình Dương để được hỗ trợ trọn gói từ A–Z.
Hy vọng bài viết đã giải đáp trọn vẹn thắc mắc “Bản vẽ xin phép xây dựng gồm những gì?” của bạn. Nếu bạn đang gặp khó khăn trong việc lập bản vẽ hoặc không có thời gian để thực hiện các thủ tục hành chính phức tạp, hãy để Kiến Trúc Văn Hưng hỗ trợ bạn. Chúng tôi cam kết mang đến những bản vẽ chính xác nhất, giúp bạn sở hữu giấy phép xây dựng trong thời gian ngắn nhất với chi phí tối ưu.
